    羅德與施瓦茨高端R&S ESW EMI測試接收機增加新的省時功能

    2020年04月28日 09:19 ? 次閱讀

    羅德與施瓦茨公司R&S ESW EMI測試接收機集成了作為標準配置的快速時域掃描功能。兩倍帶寬的快速時域掃描功能提高了測量速度。并且新增R&S ESW-K58 Multi CISPR APD功能選件。它能精確地顯示干擾對數字通信系統的影響。該選件可加快CISPR 11微波爐測試的速度,并可在未來的其他產品測試中占據主導地位。

    羅德與施瓦茨高端R&S ESW EMI測試接收機增加新的省時功能

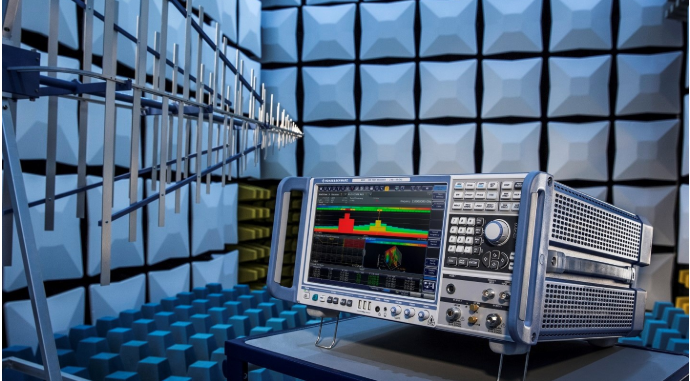

    R&S ESW是一款EMI測試接收機,具有卓越的射頻特性,測量范圍覆蓋從1 Hz至44 GHz。ESW的高動態范圍和測量精度,滿足電磁干擾一致性測試的最高要求,并滿足所有相關的電磁干擾標準的最嚴苛的認證測量要求,如CISPR、EN、MIL-STD-461、DO-160 和 FCC 。

    借助快速時域掃描更快獲得測量結果

    R&S ESW傳統的基于快速傅里葉變換(FFT)的時域掃描方法已經能夠非常快速地捕獲和加權干擾頻譜。新的快速時域掃描(fast TDS)使掃描帶寬增加了一倍,因此測量速度幾乎是傳統時域掃描速度的兩倍。這為CISPR 所要求的費時的準峰值檢波器和CISPR平均值檢波器測試提供了前所未有的快速測量。R&S ESW固件版本V1.70現已免費提供時域掃描。

    MulTI CISPR APD:在多達67個通道上可視化顯示干擾

    另一款新的R&S ESW-K58 mulTI CISPR APD測量選件增強了單幅概率分布(APD)測量功能,可以在指定時間內對多達67個通道同時進行分析。該選件可以檢查信號的每個通道出現振幅的概率,并提供了大量的分析和顯示功能,包括3D視圖。當前的CISPR 11標準允許使用MulTI CISPR APD來進行微波爐測試,這大大簡化了測量過程。當該方法用于1 MHz帶寬信號的標準時,R&S ESW可以同時測量多達20個通道。因此,EMI測試接收機遠遠超過了只要求五個通道的標準要求,從而確保了用戶的安全投資。APD分析能精確地顯示干擾對數字通信系統(例如WLAN或蜂窩網絡)的影響,在未來,它還將應用于其他產品標準。

    R&S ESW EMI測試接收機已配備新的R&S ESW-K58選件和快速時域掃描。

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    BLDC驅動板如何合理布局(第一期)

    主題簡介及亮點:電機控制軟硬件工程師從級別上一般分為工程師、高級工程師、專家及科學家。每個崗位對個人的要求和技能是不一樣
    發燒友學院發表于 2019-06-19 00:00? 3109次閱讀
    BLDC驅動板如何合理布局(第一期)

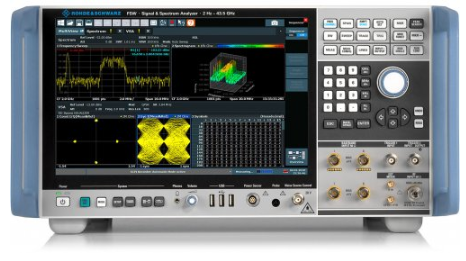

    R&S IQW100寬帶I/Q數據記錄儀...
